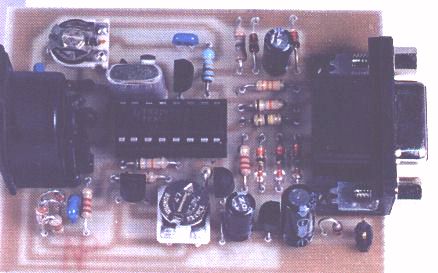

| Platine Baycom vers Tranceiver (hp,micro,ptt,masse) |
 |
Platine Baycom vers PC com2 |
Depuis une quinzaine d'années le PACKET a enflammé le monde des radioamateurs.
Il s'agit d'une transmission-réception numérique dont la configuration matérielle est très proche de celle du RTTY c'est à dire:
- Un transceiver.
- Un Modem.
- Un ordinateur.
- Un programme.
La "pièce" maitresse est constituée par le Modem qui transforme des signaux binaires et analogiques.D'un coté l'ordinateur (PC) travaille sur des signaux binaires et de l'autre le Tranceiver sur des signaux analogiques à deux tonalités audio de 1200 hertz et 2200 hertz qui correspondent au standard Bell 202 d'origine américaine.
La modulation utilisée est l'AFSK.
Les vitesses de transfert sont de 1200 Bds sur VHF,300 Bds sur HF et 9600 Bds sur UHF et pour les transmissions via satellite.Le protocole de transmission est l'AX25,modèle crée par l'AT&T et adopté en 1982 par l'ensemble des organismes officiels internationnaux
| Platine Baycom vers Tranceiver (hp,micro,ptt,masse) |
|
Platine Baycom vers PC com2 |
ORGANISATION.
Le réseau packet se subdivise en 4 couches:
PRINCIPES DE FONCTIONNEMENT.
Chaque région possède une ou plusieurs BBS (Bulletin Board System) (sur) et (de) laquelle transitent les informations.
Ces BBS régionales acheminent (FORWARD) ces informations sur les BBS continentales dont certaines sont spécialisées dans l'acheminement intercontinental de ces informations via satellites (KO23,KO25 par exemple) .
Basé sur les mêmes principes les DX CLUSTER sont des BBS destinées à la réception et à la transmission d'informations à caractère DX .
